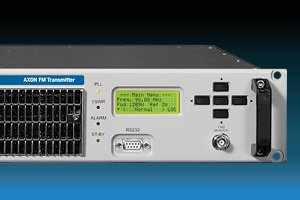

Los transmisores FM de baja potencia AXON LPFM combinan un excitador de altas prestaciones y un amplificador RF eficiente en un chasis compacto.
Ofrecen una fidelidad muy alta con una distorsión extremadamente baja, excelente separación estéreo, bajo consumo
de energía, fiabilidad excepcional y conectividad avanzada.
AXON ofrece un sonido cálido y claro.
AXON está listo para DRM e IBOC.
¡¡¡Nuestro nuevo transmisor FM de 5000W AXON 5000!!!
¡¡¡Nuestro transmisor FM de 1200W AXON 1200!!!
Características clave principales
- Potencia de salida de 10W a 5kW
- Arquitectura compacta
- Robustez y fiabilidad extremas
- Mantenimiento sencillo y bajo costo de propiedad
- Acceso remoto vía Web HTML5, TCP/IP, SNMP, Email y Telegram
- Fidelidad de audio inigualable y entradas de audio versátiles
- Eficiencia excepcional y bajo consumo de energía
Los transmisores FM AXON van de 10W a 5kW, integrando el excitador y el amplificador RF en un chasis
compacto.
Su diseño de tamaño reducido disminuye los costos de transporte y simplifica la instalación en los centros de
transmisión existentes.
Explore otros transmisores FM TEKO
- Volver a la página de inicio para explorar nuestra línea completa de transmisores FM y equipos para estudios y emplazamientos de emisoras de radio.
- Todos los transmisores de radiodifusión FM (baja, media y alta potencia)
- Transmisores FM de baja potencia (10W-5kW) - Arquitectura compacta.
- Transmisores FM de potencia media (1kW-5kW) - Arquitectura de excitador y amplificador RF.
- Transmisores FM de alta potencia (2kW-80kW) - Arquitectura modular.
Aspectos destacados
- SNR alto (85 dB), separación estéreo (65 dB), distorsión ultrabaja (0.01%)
- Admite MPX, estéreo, AES/EBU, mono, RDS dinámico, streaming IP, reproducción USB/HD
- Procesador de una banda y limitador suave: desviación de 75kHz sin distorsión
- Algoritmo inteligente de eficiencia: control dinámico de voltaje DC y polarización para una eficiencia óptima en todas las frecuencias y niveles de potencia
- El programador semanal de reducción de potencia optimiza el consumo de energía permitiendo múltiples ajustes de potencia configurables para cada día.
- Unidad BRAIN WEB con pantalla táctil
- CONFORME CON TODAS LAS NORMAS: ETSI, CCIR, FCC
OPCIONES DISPONIBLES
Hay disponible una amplia gama de opciones, para reducir la necesidad de cualquier equipo adicional:
- Codificador estéreo de altas prestaciones
- AES/EBU digital
- Codificador RDS dinámico con función TMC
- AOIP Audio sobre IP
- Conectividad WEB TCP/IP y SNMP para acceso remoto
- También están disponibles las bandas japonesa (JPN), rusa (OIRT) y otras
- Interfaz de conector de control remoto paralelo
- Reloj externo: para la sincronización PLL, oscilador de referencia externo de 1-2-2.5-5-10 MHz con autoselección de la frecuencia de entrada.
- Entrada compuesta digital de 192kHz
- VERSIÓN OIRT y JPN
Control remoto WEB
- El acceso remoto vía TCP/IP a través de interfaz Web y SNMP v1/v2 envía notificaciones en tiempo real de estado y alarmas por email y Telegram.
- Las notificaciones son totalmente configurables para alertas inmediatas o actualizaciones periódicas en intervalos definidos.
Reducción de potencia con programador semanal
La potencia de salida se puede programar en función del tiempo necesario para la optimización y la gestión del consumo energético.
Diseño planar
- Diseño planar: mejora la gestión térmica y la compacidad del diseño
- Hasta 88% de eficiencia RF y 79% de eficiencia total
- LDMOS robusto de 50 V, tecnología planar de 6ª generación, tolerancia VSWR > 65:1
Diagrama de bloques del transmisor FM AXON
CARACTERÍSTICAS ADICIONALES
Fiabilidad y robustez
- Diseñado para durar: todos los componentes están sobredimensionados para condiciones exigentes.
- Filtro de aire: fácil de limpiar o reemplazar
- Cuerpo de aluminio: ligero y resistente
- PCB y cableado tropicalizados: resisten condiciones extremas
- Componentes sobredimensionados: disipadores, ventiladores, LDMOS, cargas ficticias, fuente de alimentación
- Protecciones integradas: filtrado AC, rayos, picos de sobretensión
- Diseño mecánico: rack compacto 2U, flujo de aire optimizado, gestión térmica eficiente, fijaciones duraderas
- Fijaciones de alta resistencia: tornillos de 5 mm para un ensamblaje seguro y un acceso sencillo
- Refrigeración optimizada: flujo de aire canalizado y disipadores dedicados reducen el estrés térmico
Sistemas N+1 y de respaldo
- Admite múltiples configuraciones de standby
- No se necesita una unidad de control adicional
- Conector N+1 con 7 perfiles
- Salidas de relé y entradas optoaisladas
Embalaje y protección para el transporte
- El embalaje de alta calidad garantiza resistencia a golpes, vibraciones, estrés de manipulación e impactos.
- El peso y el tamaño optimizados facilitan la logística y hacen más fácil la manipulación para los operarios.
Protecciones integradas
- Protección por hardware (respuesta en nanosegundos)
- Reducción por software (fallos no críticos)
- Detección de sobretemperatura y fallo de refrigeración
- Supervisión de fallos del amplificador
- Protección AC por sobretensión/subtensión
- Detección de circuito abierto/cortocircuito en la salida RF
- Filtrado de red AC
- Protección contra rayos y sobretensiones
- La energización retardada y la protección contra sobretensiones en la entrada AC evitan el estrés eléctrico durante el encendido y los transitorios de tensión.
Opción de codificador RDS dinámico
- Codificador RDS totalmente dinámico para radiodifusión FM con puerto de comunicación independiente
- Interfaz de control basada en comandos ASCII y protocolo UECP
- Las funciones de texto incluyen PS dinámico, parsing, desplazamiento, etiquetado, mensajes fijos, programación y lectura HTTP
- Excelente compatibilidad con sistemas de automatización de radiodifusión
- El software de control incluye una potente aplicación GUI para Windows
- Admite control desde scripts externos PHP/ASP
- Configuración fácil y rápida
- Excelente pureza espectral, síntesis directa digital de la señal RDS; conforme con EN 50067 / EN 62106
- Dos conjuntos de programas conmutables (con configuración opcional de DSN y PSN)
- Reloj interno en tiempo real incl. batería de respaldo
- No se necesita una entrada especial de 19 kHz: el tono piloto se recupera internamente de la señal MPX mediante PLL digital
¿Le gustaría saber qué distancia puede cubrir un transmisor FM? ¡Descúbralo en nuestro blog!
Breve descripción del principio de funcionamiento de un excitador-modulador FM
El excitador FM recibe la banda base o entrada de audio para crear la señal RF, con la modulación de frecuencia que se va a transmitir.
Las entradas de banda base son: Mono, Izquierda y Derecha, MPX compuesta o AES/EBU digital.
La señal de banda base, dentro del modulador, pasa por varios procesos electrónicos para obtener la desviación de frecuencia de 75kHz.
En caso de estéreo, los canales izquierdo y derecho se codifican para obtener la señal compuesta MPX que se va a transmitir.
Según la configuración, se aplica el preénfasis.
Una vez que la señal MPX compuesta de banda base está completamente procesada, se lleva al VCO para ser modulada, convirtiendo esta información de amplitud en información de modulación de frecuencia.
La calidad de este proceso tiene un impacto directo en la calidad final del sonido de la radio.
El último eslabón de la cadena de equipos, responsable de transmitir toda la calidad del audio, es el modulador FM.
Cada uno de estos procesos requiere una alta precisión en el tratamiento de
la señal.
Por esta razón, el radiodifusor debe elegir únicamente equipos de
radiodifusión profesionales de máxima calidad.
La serie AXON de transmisores FM cumple plenamente este requisito.
Algunas preguntas frecuentes:
Transmisores FM de baja frecuencia, transmisores FM de bajo vataje o transmisores FM de pocos vatios: ¿son lo
mismo que los transmisores FM de baja potencia?
Sí, a menudo se usan estos términos indistintamente para denominar este tipo de equipos.
¿Cuál es la diferencia entre transmisores de radiodifusión FM de baja potencia, transmisores de radio de baja
potencia, equipos de emisora de radio de baja potencia y el llamado transmisor FM de baja potencia?
La diferencia es que los equipos de radiodifusión están diseñados para una aplicación muy profesional en la
radiodifusión.
Las características de este tipo de equipos son de calidad y fiabilidad superiores en comparación con los
transmisores FM de baja potencia usados, por ejemplo, para coches.
Los transmisores FM de baja potencia tienen como objetivo convertir una entrada de audio de línea a FM (para luego
reproducir esa línea de audio en la radio).
En nuestro mercado de radiodifusión, todos nuestros equipos están diseñados para aplicaciones de radiodifusión, aunque —para simplificar— muchas personas llaman a nuestros transmisores de radiodifusión FM de baja potencia simplemente transmisores FM de baja potencia.
