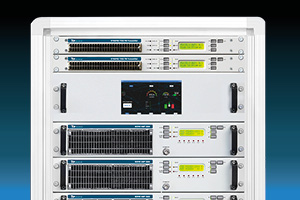

Transmisor FM Modular hasta 80 kW
Para emisora profesional
Audio estéreo y sonido de alta fidelidad al mejor precio de venta
Los transmisores FM CORTEX combinan un bajo consumo de energía, una fiabilidad excepcional y una conectividad avanzada. Su sonido es cálido y claro, gracias a un diseño de alta fidelidad con una distorsión muy baja, una excelente separación estéreo y una alta relación señal/ruido.
Compuestos por 2 a 40 módulos amplificadores, CORTEX están listos para DRM e IBOC.
CARACTERÍSTICAS CLAVE PRINCIPALES
- Potencia de salida de 5kW a 80kW
- Arquitectura modular
- Opción de doble drive
- Robustez y fiabilidad extremas
- Mantenimiento sencillo y bajo costo de propiedad
- Acceso remoto mediante Web HTML5, TCP/IP, SNMP, Email y Telegram
- Fidelidad de audio inigualable y entradas de audio versátiles
- Eficiencia excepcional y bajo consumo de energía
- Impacto mínimo en la potencia de salida en caso de fallo del amplificador RF
- Amplificadores RF, fuentes de alimentación y doble excitador totalmente redundantes.
Los transmisores FM CORTEX van de 5kW a 100kW combinando de 2 a 40 amplificadores RF. Su diseño modular simplifica el mantenimiento al alojar cada componente: excitador, amplificadores RF, divisores, combinador, carga ficticia desbalanceada, lógica de control, rack e interruptores en gabinetes separados.
Explora otros transmisores FM TEKO
- Volver a la página de inicio para explorar nuestra línea completa de transmisores FM y equipos para estudios y emplazamientos de estaciones de radio.
- Todos los transmisores de radiodifusión FM (baja, media y alta potencia)
- Transmisores FM de baja potencia (30W-5kW) - Arquitectura compacta.
- Transmisores FM de potencia media (2kW-5kW) - Arquitectura de excitador y amplificador RF.
- Transmisores FM de alta potencia (5kW-100kW) - Arquitectura modular.
Aspectos destacados
- SNR alto (85 dB), separación estéreo (65 dB), distorsión ultrabaja (0,01%)
- Admite MPX, Estéreo, AES/EBU, Mono, RDS dinámico, streaming IP, reproducción USB/HD
- Limitador suave inteligente: desviación de 75 kHz sin distorsión
- Algoritmo inteligente de eficiencia: control dinámico de voltaje DC y polarización para una eficiencia óptima en frecuencias y niveles de potencia
- El programador semanal de reducción de potencia optimiza el consumo de energía permitiendo múltiples ajustes de potencia configurables para cada día.
- Unidad BRAIN WEB con pantalla táctil
Fuente de alimentación enchufable
La fuente de alimentación más fiable del mercado
Control remoto WEB
- Acceso remoto vía TCP/IP a través de interfaz Web y SNMP v1/v2: envía notificaciones en tiempo real de estado y alarmas por email y Telegram.
- Las notificaciones son totalmente configurables para alertas inmediatas o actualizaciones periódicas en intervalos definidos.
Diseño planar
- Diseño planar: mejora la gestión térmica y la compacidad del diseño
- Hasta 88% de eficiencia RF y 79% de eficiencia total
- LDMOS robusto de 50 V, tecnología planar de 6ª generación, tolerancia VSWR > 65:1
Ejemplo de diagrama de bloques del transmisor FM CORTEX 10kW
ARQUITECTURA MODULAR
Ventajas:
Otros fabricantes integran el combinador, el divisor, la carga ficticia desbalanceada y la lógica de control en un solo gabinete. Esta arquitectura reduce la fiabilidad porque toda la funcionalidad del transmisor depende de un solo dispositivo. Además, el mantenimiento se vuelve muy difícil: cualquier fallo requiere desmontar todo el transmisor y desconectarlo de la antena, lo que complica el acceso a estos componentes.
En el sistema modular CORTEX, cada componente tiene un gabinete independiente y se instala en la posición más conveniente para simplificar la conexión y el mantenimiento, facilitando el diagnóstico y la resolución de fallos.
Además, su arquitectura modular permite que CORTEX use los mismos componentes en todo su rango de potencia, garantizando coherencia en los repuestos.
Otra ventaja clave es que el amplificador RF está diseñado para operar de forma independiente e incluye todos los elementos
necesarios: fuente de alimentación, ventiladores, lógica de control, filtro de salida y protecciones.
Probarlo o repararlo —ya sea en sitio o en laboratorio— requiere solo un excitador externo, una carga ficticia y un cable de alimentación estándar, sin necesidad de herramientas especiales.
Al combinar dos o más unidades CORTEX 25/10, se pueden lograr niveles de potencia de hasta 100kW o más.>
Por ejemplo, el sistema CORTEX 50kW está compuesto por:
Módulos del transmisor modular de 50kW:
- 2 x amplificadores RF de 25kW
- 1 x acoplador híbrido de 3dB
- 1 x carga ficticia de 15kW
- Doble excitador SYNAPSE 30
- 1 x unidad de control BRAIN WEB con pantalla táctil
El transmisor FM de 50kW está compuesto por dos amplificadores FM Gyrus de 25kW
Módulos del amplificador RF de 25kW:
- 20 x amplificadores RF CELL de 2500W
- Doble excitador SYNAPSE 30
- Divisor de potencia de salida 10
- Combinador de potencia de entrada 10
- 2 x carga de potencia desbalanceada de 5 entradas con fuente de alimentación externa
- Rack 42U
- Interruptores principales
- Protección contra sobretensiones y energización retardada (opcional)
Transmisor FM CORTEX 50kW
Divisor de potencia multipuerto
Divide la potencia de entrada en múltiples salidas, con configuraciones que van de 2 a 10 salidas. La entrada incluye un atenuador/aislador de 50 ohm, garantizando una carga constante y adaptada al excitador. Esto es crucial para mantener la redundancia del sistema. Sin él, un fallo en el divisor, un cable o la entrada de un amplificador podría activar una alarma de VSWR en el excitador, potencialmente apagando todo el transmisor.
Combinador multipuerto
- Diseño modular revolucionario
- Diseño ultracompacto
- Escalado directo: pasando de baja potencia a alta potencia.
- Baja pérdida: menos de 0,1 dB de pérdida.
- Configuraciones flexibles
- Cargas de balance referenciadas a tierra
- Alto valor de aislamiento: más de 26 dB.
- Admite hasta 10 puertos de entrada
- Diseño de ultra banda ancha
- Estabilidad de fase
- Filtrado armónico aditivo: más de 12 dB.
- Excelente relación costo/potencia
Combinador de potencia multipuerto de 10 entradas a 1 x 3 1/8 pulgadas
Combina de 6 a 10 módulos RF para obtener hasta 25kW de potencia de salida.
Combinador híbrido de potencia de 2 x 3 1/8 entradas a 4 1/2 pulgadas
Combina 2 amplificadores RF para obtener hasta 50kW de potencia de salida.
Cargas ficticias desbalanceadas sobredimensionadas
La carga ficticia desbalanceada es crítica para la fiabilidad del sistema. La carga CORTEX presenta de 1 a 5 entradas, dependiendo del número de módulos RF, con cada entrada nominal de 6.000W, lo que la sobredimensiona por un factor de cuatro.
En sistemas con más de cinco módulos RF, se usan múltiples cargas.
Normalmente, la potencia desbalanceada máxima en cada entrada de carga ronda los 1.300W, dependiendo de cuántos módulos estén fuera de línea. Por ejemplo, en un sistema de 10kW con cuatro módulos de 2.500W, la distribución varía según el estado de los módulos.
Aunque la carga rara vez se exige, debe ser totalmente fiable cuando se requiere. Si está subdimensionada, puede sobrecalentarse y fallar, reflejando potencia de regreso a los módulos activos. Esto puede activar alarmas de VSWR y provocar apagados, comprometiendo la redundancia.
Algunos fabricantes abordan esto reduciendo la potencia de los módulos restantes durante un fallo. Esto resulta en una doble pérdida de potencia: por el módulo fallado y por la salida reducida de los demás.
Al evaluar un transmisor, comprueba si se utiliza reducción de potencia durante el fallo de un módulo, ya que esto indica un dimensionamiento inadecuado de la carga.
Una carga desbalanceada correctamente dimensionada debe operar de manera fiable en condiciones desbalanceadas, prevenir el sobrecalentamiento y la potencia reflejada, y preservar la redundancia y la estabilidad del sistema.
Doble excitador con conmutación automática (opcional)
Conmuta automáticamente el excitador de respaldo al aire, enviando la unidad defectuosa a una carga ficticia. La carga permite realizar pruebas y mantenimiento sin desconectar el transmisor.
Prueba final y burn-in
Se utiliza un procedimiento de burn-in prolongado para probar exhaustivamente los transmisores durante muchas horas de funcionamiento continuo, garantizando la fiabilidad y reduciendo el riesgo de fallos causados por el envejecimiento temprano de los componentes.
Control remoto BRAIN WEB
La pantalla gráfica táctil proporciona un control local intuitivo y un acceso remoto avanzado para diagnósticos precisos y una resolución de problemas eficiente.
CARACTERÍSTICAS ADICIONALES
Fiabilidad y robustez
- Diseñado para durar: todos los componentes están sobredimensionados para condiciones exigentes.
- Filtro de aire: fácil de limpiar o reemplazar
- Cuerpo de aluminio: ligero y resistente
- PCB y cableado tropicalizados: resisten condiciones extremas
- Componentes sobredimensionados: disipadores, ventiladores, LDMOS, cargas ficticias, fuente de alimentación
- Protecciones integradas: filtrado AC, rayos, picos de sobretensión
- Diseño mecánico: rack compacto 2U, flujo de aire optimizado, gestión térmica eficiente, fijaciones duraderas
- Fijaciones de alta resistencia: tornillos de 5 mm para un ensamblaje seguro y un acceso sencillo
- Refrigeración optimizada: flujo de aire canalizado y disipadores dedicados reducen el estrés térmico
Sistemas N+1 y de respaldo
- Admite múltiples configuraciones de standby
- No se necesita una unidad de control adicional
- Conector N+1 con 7 perfiles
- Salidas de relé y entradas optoaisladas
Embalaje y protección para el transporte
- El embalaje de alta calidad garantiza resistencia a golpes, vibraciones, estrés de manipulación e impactos.
- El peso y el tamaño optimizados facilitan la logística y hacen más fácil la manipulación para los operarios.
Protecciones integradas
- Protección por hardware (respuesta en nanosegundos)
- Reducción por software (fallos no críticos)
- Detección de sobretemperatura y fallo de refrigeración
- Supervisión de fallos del amplificador
- Protección AC por sobretensión/subtensión
- Detección de circuito abierto/cortocircuito en la salida RF
- Filtrado de red AC
- Protección contra rayos y sobretensiones
- La energización retardada y la protección contra sobretensiones en la entrada AC evitan el estrés eléctrico durante el encendido y los transitorios de tensión.
Opción de codificador RDS dinámico
Codificador RDS totalmente dinámico para radiodifusión FM con puerto de comunicación independiente
Interfaz de control basada en comandos ASCII y protocolo UECP
Las funciones de texto incluyen PS dinámico, parsing, desplazamiento, etiquetado, mensajes fijos, programación y lectura HTTP
Excelente compatibilidad con sistemas de automatización de radiodifusión
El software de control incluye una potente aplicación GUI para Windows
Admite control desde scripts externos PHP/ASP
Configuración fácil y rápida
Excelente pureza espectral, síntesis directa digital de la señal RDS; conforme con EN 50067 / EN 62106
Dos conjuntos de programas conmutables (con configuración opcional de DSN y PSN)
Reloj interno en tiempo real incl. batería de respaldo
No se necesita una entrada especial de 19 kHz: el tono piloto se recupera internamente de la señal MPX mediante PLL digital
