Emetteur FM stéréo analogique-AXON

Émetteur FM
Compact à semi-conducteurs pour radio de diffusion
AXON

Stereo ou Mono pour Radio commercial et communautaire de 30W à 1.2 kW


AXON is a high fidelity stereo FM audio transmitter or MPX. The natural warm sound highlights the quality of your signal. Available options: OIRT & JAPAN Bands, WEB TCP / IP, Telemetry, Dinamic RDS

Émetteur FM stéréo compact professionnel à semi-conducteurs et Excitateur
avec codeur Dynamic RDS et HTML5 WEB TCP / IP et SNMP connectivité pour l'accès à distance
Entrée audio et modulation sélectionnables en MPX (Composite), Stéréo, Digital AES / EBU ou Mono.

AXON est produit dans une large gamme de puissance de sortie: 30W (30 watts), 50W (50 watts), 60W (60 watts), 100W (100 watts), 150W (150 watts), 300W (300 watts), 500W (500 watts), 600W (600 watts), 1000W (1000 watts, 1kW) et 1200W (1200 watts, 1,2kW).

Modulation de fréquence analogique de 87,5 MHz à 108,0 MHz. Japonais (JPN) JAPON, russe (OIRT 66 - 47 MHz) et plus de bandes sont des options disponible

La qualité sonore de la musique est la caractéristique la plus importante d'AXON Série, caractéristiques avec douceur chaude, son cristallin profond et propre. Cette excellente qualité audio met en valeur l'ambiance de la radio un avantage concurrentiel mesurable par rapport à toute autre marque de émetteurs

Le limiteur intelligent intelligent sans distorsion exclusif conserve le maximum écart dans les limites de 75 kHz donnant toujours le maximum possible volume sans introduire aucune distorsion.

FILTRE À AIR offre une haute protection aux composants internes.

Affichage du panneau avant LCD, commande des touches d'accès direct et LED indicateurs permet un contrôle immédiat et la visualisation de l'ensemble état de l'émetteur.

Le connecteur N + 1 Profiles permet de sélectionner 7 mémoires différentes. Les paramètres de mémoire se trouvent dans la mémoire interne et peuvent être sélectionnés à distance et localement.

Technologie LDMOS haute efficacité jusqu'à 80% d'efficacité, pureté spectrale totale.

AXON peut être utilisé comme émetteur FM de faible, moyenne ou haute puissance, station autonome, ainsi que pilote en FM complexe haute puissance Émetteurs radio et systèmes N + 1.



CARACTÉRISTIQUES TECHNIQUES D'AXON


Gamme de fréquences: 87,5 ÷ 108,00 MHz

Gamme de puissance de sortie: 30W (30 watts), 50W (50 watts), 60W (60 watts), 100W (100 watts), 150W (150 watts), 300W (300 watts), 500W (500 watts), 600W (600 watts), 1000W (1000 watts, 1kW) et 1200W (1200 watts, 1,2 kW).

Mode de modulation: Mono, Stéréo, Multiplex, SCA, RDS, Aux.

Niveau d'entrée: -3 à +6 dBm.

Préaccentuation: plat (0) / 50/75 µs sélectionnable depuis le panneau avant.

Rapport FM S / N: -89 dB

Rapport S / N AM: -60 dB

Distorsion harmonique totale + bruit: 0,03% à 400 Hz

Distorsion d'intermodulation transitoire: 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Monophonique: Réponse en fréquence audio: ± 0,15 dB, 30 Hz à 15 KHz. Connecteur d'entrée: XLR femelle.

Multiplex: Réponse en amplitude composite:: ≤ ± 0,1 dB, de 30 Hz à 53 kHz. Connecteur d'entrée: BNC femelle.

Stéréo: Réponse en fréquence audio: ± 015 dB de 30 Hz à 15 KHz. Connecteur d'entrée: XLR femelle

AES / EBU: Réponse en amplitude: ≤ ± 0,1 dB, de 30 Hz à 15 kHz. Fréquence d'échantillonnage: de 32 à 96 KHz avec sélection automatique, D / A Convertisseur: 24 bits.

Puissance d'entrée CA: 230/400 VAC ± 15%, 50/60 HZ (+/- 3HZ) monophasé

Température de fonctionnement: -10 ° C à + 50 ° C.

Altitude de fonctionnement maximale: 4000 mt.

Protection contre la foudre, la poussière et la corrosion

Taille: 88 mm. (H) x 484 mm. (L) x 478 mm. (D) Armoire 2 unités

Poids: ~ 11 Kg.

Options: télécommande WEB TCP / IP-SNMP, entrée AES / EBU, Dynamic RDS codeur, bandes OIRT et JAPON

Option d'entrée d'alimentation 24 V DC (24 V et 48 V DC pour AXON 30 et AXON 50, 48 VDC pour AXON 100, AXON 150 et AXON 300)

Entièrement contrôlé par μP.

FAITS SAILLANTS


  • Émetteur FM compact analogique professionnel avec: MPX (composite), stéréo, numérique AES / EBU et bande de base audio mono entrées.
  • Modulation de fréquence analogique de 87,5 MHz à 108,0 MHz. Disponible dans les fréquences JPN JAPAN et OIRT.
  • Excellente fidélité audio avec un cristal doux, profond et propre du son. très faible signal sur bruit, très faible distorsion et haute séparation stéréo grâce au codeur stéréo numérique
  • Encodeur RDS dynamique avec fonction TMC
  • Large gamme de puissance disponible de 30w à 1200w
  • Le filtre à air et les cartes PCB entièrement tropicalisés protection des composants internes.
  • Conduit d'air en aluminium: une conception exclusive du flux d'air, guide l'air dans des conduits en aluminium évitant le contact de l'air entrant des fans avec les composants électroniques. cela évite les échecs produit par la corrosion de l'air
  • Entièrement fabriqué en aluminium: pour un poids minimum et maximum robustesse
  • Maintenance facile: toutes les pièces, modules RF, contrôle électronique les cartes, les ventilateurs et les blocs d'alimentation sont faciles à remplacer.
  • Service ininterrompu grâce à des protections logicielles intelligentes
  • Conception de panne gratuite grâce à des protections matérielles rapides
  • Technologie LDMOS à semi-conducteurs jusqu'à 80% de constante haute efficacité à n'importe quel niveau de puissance
  • Pureté spectrale totale: meilleure que -90 dBc parasites et harmoniques pour la meilleure qualité de signal RF
  • Interface utilisateur conviviale avec touches directes pour les commandes principales et Indicateur LED pour afficher l'état général, navigation intelligente avec ENTER et touches ESC
  • Toute la gamme d'émetteurs FM partage les mêmes pièces de rechange
  • Connecteurs de télécommande parallèles
  • Connecteur à sept profils sélectionnables pour une utilisation dans le système N + 1
  • Alimentation à gamme complète: tension secteur 90-260 vac
  • Conforme à toutes les normes: ETSI - CCIR - FCC.
  • Synchronisation externe 10 MHz et 1 pp pour une utilisation sur SFN Applications (isofréquence)
  • Contrôle à distance par WEB TCP / IP et SNMP de tous les paramètres du signal contrôlé par Internet sans l'aide d'aucune boîte externe ou accessoires
  • Toute la ligne filaire partage les mêmes pièces de rechange
  • Composants surdimensionnés qui déterminent la fiabilité: dissipateur de chaleur, ventilateurs, charges factices, LDMOS, alimentation électrique
  • Support en cuivre sur les composants de puissance active tels que LDMOS ou résistances de puissance asymétriques
  • Alimentation enfichable à chaud
  • Alimentation standard disponible sur le marché
  • SMP: philosophie modulaire supérieure: modularité très légère modules d'amplification (moins de 17 kg / 34 lb chacun)
  • Perte de puissance la plus faible du marché en cas de panne d'un module.
  • Meilleur vendeur dans les réseaux gouvernementaux, privés, commerciaux et Stations de radio communautaires
  • Système miroir miroir réseau disponible pour garder une trace de la fonction de tous les paramètres à temps. Il enregistre des millions de paramètres collectés chaque année.
  • Unité de contrôle du cerveau basée sur WEB à écran tactile.


TRANSMETTEURS FM D'ARCHITECTURE COMPACTE


Une architecture compacte signifie: l'ensemble des émetteurs FM est construit le dans un seul châssis et couvrir toutes les fonctions: FM Exciter ou Modulateur et amplificateur FM.

La configuration compacte est bien adaptée aux faibles puissances jusqu'à 1 kilowatt ou maximum 2 kilowatts.



Limitez la puissance pour utiliser une configuration compacte


Les émetteurs en configuration compacte de plus de 2 kW deviennent moins fiable et difficile à entretenir.

Le poids d'un émetteur compact est extrêmement important car, s'il est trop élevé, il faut deux personnes pour le gérer en augmentant le coût de la maintenance sur site.

Dernier mais pas dernier, en cas de défaut tout l'émetteur reste off-air créant de gros problèmes pour les diffuseurs. Dans le cas de puissance, supérieure à 2 kW, bien sûr, la configuration modulaire est le plus choix fiable.



Brève description du principe de fonctionnement d'un FM Excitateur-modulateur


Le FM Exciter se consacre à la réception de la bande de base ou de l'entrée audio et pour créer le signal RF, avec une modulation de fréquence à transmis.

Les entrées de la bande de base sont: Mono, Gauche et Droite, MPX composé ou Digital AES / EBU.

Le signal de la bande de base, à l'intérieur du modulateur, subit plusieurs processus électronique pour obtenir l'écart de fréquence de 75 kHz.

En cas de stéréo, les canaux gauche et droit codent pour obtenir le signal composé MPX à transmettre.

Selon les paramètres, la préaccentuation est appliquée

Une fois que le signal MPX composite de la bande de base est complètement porté au VCO pour être modulé et convertir cette amplitude informations dans les informations de modulation de fréquence.

La qualité de ce processus a un impact direct sur la qualité finale du son de la radio.

Le dernier maillon de la chaîne d'équipement, chargé de transmettre tous la qualité de l'audio est le modulateur FM.



Chacun de ces procédés nécessite une grande précision dans le traitement des le signal. Pour cette raison, le diffuseur doit choisir uniquement Top Équipement de diffusion professionnel de qualité.


Les transmetteurs FM de la série AXON répondent pleinement à cette exigence.



ÉMETTEUR FM ANALOGIQUE PROFESSIONNEL AVEC COMPOSITE MPX, STÉRÉO, ENTRÉES DE BANDE DE BASE AES / EBU OU MONO AUDIO NUMÉRIQUES.


AXON est un émetteur / excitateur FM professionnel avec analogique Modulation de fréquence de 87,5 MHz à 108,0 MHz en 10 kHz pas et une stabilité de fréquence meilleure que 2 ppm.

Entrée de bande de base audio et mode de modulation sélectionnables dans: MPX (Composite), Stéréo, AES / EBU numérique ou Mono.



EXELLENCE DE LA FIDÉLITÉ AUDIO AVEC UN SON CRISTAL DOUX, PROFOND ET PROPRE. SIGNAL TRÈS FAIBLE AU BRUIT, TRÈS FAIBLE DISTORSION ET HAUTE STÉRÉO SÉPARATION.


La qualité sonore de la musique, la caractéristique la plus importante d'AXON Série, caractéristiques avec douceur chaude, son cristallin profond et propre. Cette excellente qualité audio met en valeur l'ambiance de la radio un avantage concurrentiel mesurable par rapport à toute autre marque de émetteurs.

Très faible S / N typique 85 dB, codeur haute performance stéréo avec Séparation stéréo typique à 65 dB et distorsion ultra faible 0,01%.

Limiteur souple intelligent sans distorsion exclusif qui garde le maximum écart dans les limites de 75 kHz donnant toujours le maximum possible volume sans introduire de distorsion.

Entrée numérique AES-EBU, résolution 24 bits avec 32, 44,1, 48, 96 KHz fréquence d'échantillonnage sélectionnée automatiquement.



FILTRE À AIR ET CARTES PCB ENTIÈREMENT TROPICALISÉES


Tous nos produits sont équipés d'un FILTRE À AIR monté sur le panneau avant et facile à nettoyer ou à remplacer.

Les cartes PCB et le câblage sont entièrement tropicalisés par un revêtement pour assemblage électronique.

Le filtre à air et la tropicalisation offrent une protection élevée au composants internes lorsque l'équipement est installé dans des endroits poussière, humidité, sel et pollution.


Ces précautions garantissent une longue durée de vie dans des conditions environnementales extrêmes conditions, empêchant les dommages dus à la corrosion et l'érosion, protéger les composants de l'inclémence des zones tropicales climat.



Porteur en cuivre sur composants actifs LDMOS et résistances non équilibrées


composants de puissance active tels que LDMOS ou résistances de puissance asymétriques sont montés sur un support en cuivre pour améliorer la dissipation thermique et faciliter grandement la maintenance, en fait dans les cas où LDMOS est monté directement sur le dissipateur de chaleur, il provoque un dissipateur de chaleur élevé dissipation et il devient presque impossible de chauffer la soudure.



ARMOIRE ALLUMINIUM AIR DUCTED 2U


L'équipement est logé dans une unité compacte montable en rack 2 Armoire en aluminium.

Une conception exclusive du flux d'air à l'intérieur du guide de l'émetteur l'air dans des conduits en aluminium évitant tout contact avec l'électronique composants.

Chaque composant qui produit de la chaleur est monté sur un dissipateur thermique.

L'air passe exclusivement dans le dissipateur thermique en aluminium en évitant contact avec les composants électroniques.



SERVICE ININTERROMPU AVEC PROTECTIONS MATÉRIELLES ET LOGICIELLES


Il existe deux types de protection: protection matérielle rapide et Protections logicielles logicielles

Dans certaines conditions, comme un court-circuit sur l'antenne ou coaxial câble, la protection doit être matérielle et agir en quelques nanosecondes. En fait, le logiciel dans ce cas n'est pas assez rapide pour accorder protection de l'équipement.

Lorsque la condition de défaut est douce, comme l'augmentation de VSWR causée par la neige ou l'humidité, une protection logicielle peut être utilisée.

Sur la série AXON d'émetteur FM sont implémentés les deux: Rapide Protections matérielles et protections logicielles.

La protection logicielle réduit la puissance de sortie sans ondes interruption, gardant les appareils RF toujours dans le coffre-fort paramètre de fonctionnement.

L'émetteur est protégé en cas de:


  • Inadéquation des charges, court-circuit / circuit ouvert de l'antenne.
  • Surchauffe environnementale
  • Panne de refroidissement
  • Panne de l'amplificateur
  • Sur et sous tension DC
  • Sur et sous tension AC
  • Température RF et d'alimentation

Au-delà de la protection matérielle ou logicielle, l'émetteur est conçu pour être rugueux lui-même, pour qu'il fonctionne parfaitement même dans les pires conditions de fonctionnement.

Pour y parvenir, les composants importants de l'émetteur sont surdimensionné ou avec matériel protégé:

LD-MOS 6e génération haute efficacité et VSWR 65: 1.

Alimentation à découpage surdimensionnée avec PFC (Power Factor Correcteur)

Dissipateurs thermiques et ventilateurs surdimensionnés

Filtrage secteur CA intégré

Protection intégrée contre la foudre

Pics de surtension intégrés sur la protection du réseau.



TECHNOLOGIE LDMOS HAUTE EFFICACITÉ JUSQU'À 80% D'EFFICACITÉ CONSTANTE À TOUT NIVEAU DE PUISSANCE


AXON utilise des dispositifs d'alimentation RF à semi-conducteurs, LD-MOS 6e génération High Efficacité et VSWR 65: 1 pour offrir une fiabilité élevée et une faible consommation d'énergie consommation.

Le rendement élevé est maintenu constant à n'importe quel niveau de puissance grâce à un algorithme intelligent qui contrôle l'amplificateur de puissance de tension et le biais pour obtenir une efficacité maximale à n'importe quelle fréquence et à toute puissance nominale de sortie.



PURETÉ SPECTRALE TOTALE: -100 DBC SPURIOUS, - 84 DBC HARMONIQUES


La conception de l'amplificateur du module RF et le filtre de sortie large bande maintient des performances optimales sur la pureté spectrale sans avoir besoin de réglage.



INTERFACE UTILISATEUR INDICATEUR DE TOUCHES ET DEL DIRECT CONVIVIALES


Affichage LCD du panneau avant, commande des touches d'accès direct et LED indicateurs permet un contrôle immédiat et la visualisation de l'ensemble état de l'émetteur.

Des menus de navigation rapides et faciles créent une interface utilisateur convivial, simple et intuitif ensemble un apprentissage immédiat, complet contrôle et mesures de tous les paramètres de fonctionnement: Puissance de sortie Alimentation, fréquence (de 87,5 à 108 MHz), SCA, stéréo / mono / MPX, Limiteur dynamique, etc.



UNITÉ DE CONTRÔLE DU CERVEAU À ÉCRAN TACTILE


L'unité de contrôle a la fonction spécifique de superviser la émetteur, même en cas de panne de celui-ci (ou éteint) manuel le contrôle de l'émetteur garantit un fonctionnement parfait.



Réduction de puissance hebdomadaire du planificateur


La puissance de sortie peut être programmée en fonction du temps pour l'énergie gestion de l'optimisation de la consommation.



OPTIONS DISPONIBLES


  • La large gamme d'options disponibles réduit le besoin de tout équipement supplémentaire:
  • Encodeur stéréo hautes performances
  • AES / EBU numériques
  • Encodeur RDS dynamique avec fonction TMC
  • Audio AOIP sur IP
  • Connectivité WEB TCP / IP et SNMP pour l'accès à distance
  • Japonais (JPN), russe (OIRT) et plus de bandes sont des options disponible.
  • Interface de connecteur de télécommande parallèle


TÉLÉCOMMANDE PAR TCP / IP: WEB + SNMP DE TOUS LES PARAMÈTRES DE SIGNAL


Contrôle Web

Configuration des e-mails disponibles (envoyée en cas d'alarmes).

Fichier journal Web: jusqu'à 64 000 événements stockés sur la carte Web. Le journal le fichier est enregistré sur le PC au format texte commun (.txt)

SNMP v2c avec interruptions et informations

Page du planificateur hebdomadaire Disponible pour la modification de la base paramètres de l'unité jusqu'à 4 fois par jour

Contrôle Web extrêmement détaillé avec tous les paramètres principaux entièrement contrôlable et réglable, disponible sans outils propriétaires. Page de programmation hebdomadaire avec jusqu'à 4 événements par jour pour l'énergie gestion de l'optimisation de la consommation.

CAPACITÉ DE DIAGNOSTIC PROFOND À DISTANCE: La norme industrielle permet pour gérer en toute sécurité une énorme quantité d'informations pour effectuer des diagnostic.

Mesures de plus de 100 paramètres opérationnels dont courant, tension et températures de chaque alimentation et chaque RF module



CONNECTEURS DE TÉLÉCOMMANDE PARALLÈLES


Interface de connecteur de télécommande parallèle avec relais de contact sec sorties et entrées opto-isolées avec les signaux suivants disponible: marche / arrêt, local / à distance, état d'alarme, RF supérieur à un seuil prédéfini, réinitialisation des alarmes, changement entre 6 disponibles mémoires (pour 6 configurations différentes de l'unité).



Connecteur N + 1 Profiles: permet de sélectionner 7 mémoires différentes. Les paramètres de mémoire se trouvent dans la mémoire interne et peuvent être sélectionnés à distance et localement.


MEILLEUR VENDEUR DANS LES RÉSEAUX GOUVERNEMENTAUX, PRIVÉS, COMMERCIAUX ET STATIONS DE RADIO COMMUNAUTAIRES


AXON est l'un des émetteurs de diffusion FM les plus utilisés sur le dessus Réseaux gouvernementaux et privés classés, commerciaux et communautaires Stations de radio

Pour toutes les applications, AXON est la solution ultime qui répond à la plupart exigences exigeantes des clients et garantit des fonctionnalités à un prix abordable



CONFORME À TOUTES LES NORMES: ETSI - CCIR - FCC.


AXON répond à toutes les normes de qualité électromagnétique les plus rigoureuses



Pour combiner les deux, notre mission de donner une fiabilité maximale à nos produits et même fournir des produits modernes avec des performances maximales nous ont adopté des solutions uniques dans la diffusion.



MÉMOIRE DES CARACTÉRISTIQUES TECHNIQUES D'AXON


Gamme de fréquences: 87,5 ÷ 108,00 MHz

Mode de modulation: Mono, Stéréo, Multiplex, SCA, RDS, Aux.

Niveau d'entrée: -3 à +6 dBm.

Préaccentuation: plat (0) / 50/75 µs sélectionnable depuis le panneau avant.

Rapport FM S / N: -89 dB

Rapport S / N AM: -60 dB

Distorsion harmonique totale + bruit: 0,03% à 400 Hz

Distorsion d'intermodulation transitoire: 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Monophonique: Réponse en fréquence audio: ± 0,15 dB, 30 Hz à 15 KHz. Connecteur d'entrée: XLR femelle.

Multiplex: Réponse en amplitude composite:: ≤ ± 0,1 dB, de 30 Hz à 53 kHz. Connecteur d'entrée: BNC femelle.

Stéréo: Réponse en fréquence audio: ± 015 dB de 30 Hz à 15 KHz. Connecteur d'entrée: XLR femelle

AES / EBU: Réponse en amplitude: ≤ ± 0,1 dB, de 30 Hz à 15 kHz. Fréquence d'échantillonnage: de 32 à 96 KHz avec sélection automatique, D / A Convertisseur: 24 bits.

Puissance d'entrée CA: 230/400 VAC ± 15%, 50/60 HZ (+/- 3HZ) monophasé

Température de fonctionnement: -10 ° C à + 50 ° C.

Altitude de fonctionnement maximale: 4000 mt.

Protection contre la foudre, la poussière et la corrosion.

Montage: armoire 2 unités

Taille: 88 mm. (H) x 484 mm. (L) x 478 mm. (D)

Poids: ~ 11 Kg.

Options: télécommande WEB TCP / IP-SNMP, entrée AES / EBU, Dynamic RDS codeur, bandes OIRT et JAPON



CARACTÉRISTIQUES TECHNIQUES D'AXON

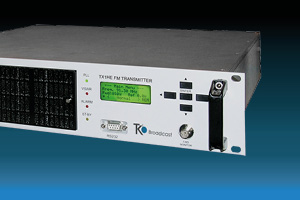

EXCITATEUR / ÉMETTEUR AXON


30W À 1200W


Gamme de fréquences: 87,5 ÷ 108,00 MHz, programmable par pas de 10 KHz

Sur demande 66 ÷ 74 MHz (OIRT), 76 ÷ 90 MHz (JPN).

Stabilité de fréquence: meilleure que ± 150 Hz de -10 à + 50 ° C

Écart maximal: +/- 150 kHz.

Contrôle de fréquence: contrôle du microprocesseur du synthétiseur.

Puissance de sortie: 30W, 50W, 100W, 150W, 300W, 600W, 1200W. Ajustable de 0W à la puissance maximale.

Impédance de sortie: 50 ohms.

Affichage: indicateur de puissance et de modulation avant / réflexion

Type de modulation: modulation de fréquence directe de la porteuse fréquence, F3E stéréo avec sous-porteuse et mono.

Verrouillage dans le temps: Typ. 4 secondes.

Atténuation du verrouillage désactivé: ≥ -80 dBc.

Capacité de modulation: ± 150 KHz.

Mode de modulation: Mono, Stéréo, Multiplex, SCA, RDS, Aux.

Préaccentuation: plat (0) / 50/75 µs sélectionnable depuis le panneau avant.

Rapport S / N asynchrone AM: -60 dB en dessous de la porteuse de référence avec 100% Modulation AM à 400 Hz, sans modulation FM.

Rapport synchrone AM S / N: -60 dB sous la porteuse de référence avec 100% Modulation AM à 400 Hz avec modulation FM ± 75 KHz à 400 Hz.

Harmoniques RF: dépasse les exigences ETSI / EBU / CCIR / FCC. mieux que 84 dbc

RF parasite: dépasse les exigences ETSI / EBU / CCIR / FCC. mieux que 84 dbc

Connecteurs de sortie: connecteur type 30W à 600W N, 1200W DIN 7/16 connecteur de type

Marche / arrêt de puissance de sortie et réglable à partir du panneau avant et à distance.

Efficacité globale jusqu'à 80%.

Moniteur RF: -60 dBc, connecteur BNC

VSWR: 1,5: 1 maximum avec repli automatique à VSWR supérieur



FONCTIONNEMENT MONAURAL


Impédance d'entrée audio: 600 ohms symétriques, 15 Kohms asymétriques.

Niveau d'entrée audio: -6 à +12 dBm. (Autre gamme sur demande)

Connecteur d'entrée: XLR femelle.

Réponse en fréquence audio: ± 0,15 dB, 30 Hz à 15 KHz.

Distorsion harmonique totale + bruit: 0,03% à 400 Hz

Distorsion d'intermodulation: 0,03%, 1 KHz / 1,3 KHz, rapport 1: 1

Distorsion d'intermodulation transitoire: 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Ratio FM S / N: -89 dB RMS détecteur, -85 dB en dessous de ± 75 KHz de déviation, Désaccentuation de 50 µs, pondérée.



FONCTIONNEMENT MULTIPLEX


Impédance d'entrée composite: 5 Kohm asymétrique.

Niveau d'entrée composite: 3,5 Vp-p pour une déviation de ± 75 KHz.

Connecteur d'entrée: BNC femelle.

Réponse d'amplitude composite:: ≤ ± 0,1 dB, de 30 Hz à 53 kHz

Distorsion harmonique totale + bruit: 0,03% à 400 Hz

Distorsion d'intermodulation: 0,03%, 1 KHz / 1,3 KHz, rapport 1: 1

Distorsion d'intermodulation transitoire: 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Ratio FM S / N: -89 dB RMS détecteur, -85 dB en dessous de ± 75 KHz de déviation, Désaccentuation de 50 µs, pondérée.

FONCTIONNEMENT STÉRÉO

Impédance d'entrée audio: 600 ohms symétrique, 15 Kohm asymétrique.

Niveau d'entrée audio: -12 à +12 dBm.

Connecteur d'entrée: XLR femelle.

Réponse en fréquence audio: ± 015 dB de 30 Hz à 15 KHz.

Distorsion harmonique totale + bruit: 0,03% à 400 Hz

Distorsion d'intermodulation: 0,02%, rapport 4: 1 60 Hz / 7 kHz + 4 dBu

Distorsion d'intermodulation transitoire: 0,03%, onde carrée de 2,96 KHz et onde sinusoïdale de 14 KHz.

Rapport FM S / N: -85 dB RMS détecteur, -82 dB en dessous de ± 75 KHz de déviation, Désaccentuation de 50 µs, pondérée.

Séparation stéréo: 30 ÷ 80 Hz ≥ -53 dB, 80Hz ÷ 15 KHz ≥ -65 dB (Typ.70 dB).

Atténuation de la diaphonie: principale à inférieure à -55 dB 30 Hz à 15 KHz

Suppression à 38 kHz: ≥ -70 dB (typ.-85 dB) .

Fréquence pilote: 19 KHz ± 1 Hz

Phase Pilot: ± 2 ° réglable

Pilote de sortie: 1 Vpp., BNC femelle

Atténuation du filtre audio: ≥ -55 dB à 19 kHz,> -45 dB 20 kHz à 100 KHz.

Modes: Stéréo, Mono L + R, Mono L, Mono R.



FONCTIONNEMENT AES / EBU


Niveau d'entrée: -10dBfs à 0dBfs

Connecteur d'entrée: XLR femelle, TOS-LINK optique.

Impédance d'entrée: 110 ohms.

Format des données: S / PDF, AES / EBU, IEC958, EIAJCP340 / 1201.

Convertisseur N / A: 24 bits.

Fréquence d'échantillonnage: de 32 à 96 KHz avec sélection automatique

Séparation stéréo (diaphonie): ≥50 dB, 100 Hz à 5 kHz

Réponse en amplitude: ≤ ± 0,1 dB, de 30 Hz à 15 kHz

Rapport FM S / N: -85 dB en dessous de ± 75 KHz de déviation, 50 µs de désaccentuation, pondéré.

SCA, RDS, OPÉRATION AUX

Connecteur d'entrée: BNC femelle

Impédance d'entrée: 3 Kohm.

Niveau d'entrée: -3 à +6 dBm.

Réponse en fréquence: ± 0,2 dB, 40 KHz à 100 KHz.

Connecteur d'entrée: BNC femelle. La plupart des performances SCA, RDS, AUX les paramètres sont déterminés principalement par le générateur utilisé.



CONNEXIONS AUXILIAIRES


USB: connecteur frontal de type B femelle.

N ° 2 RS485: panneau arrière du connecteur d'interface série RJ45.

Interface de télémétrie: panneau arrière du connecteur DB25F.

Horloge externe: connecteur SMA femelle (en option).



OPTIONS


Horloge externe: à des fins de synchronisation PLL 1-2-2,5-5-10 MHz oscillateur de référence externe avec auto-sélection de l'entrée fréquence.

DOUBLE EXCITER AVEC SYSTÈME DE CHANGEMENT AUTOMATIQUE

INTERFACE DE TÉLÉMÉTRIE SNMP

TÉLÉMÉTRIE GSM ET PSTN

INTERFACE DE TÉLÉMÉTRIE TCP / IP

MODULE SINCH POUR APPLICATION SFN

VERSION OIRT et JPN

ENTRÉES AUDIO NUMÉRIQUES

STATION DE CODE LPFM: CODE D'IDENTIFICATION FCC

CODER RDS: FACILE À PROGRAMMER PAR PC

Encodeur SCA

Entrée composite numérique 192 kHz

Fréquence pilote: 19 KHz ± 1 Hz

Phase Pilot: ± 2 ° réglable

Pilote de sortie: 1 Vpp., BNC femelle

Atténuation du filtre audio: ≥ -55 dB à 19 kHz,> -45 dB 20 kHz à 100 KHz.

Modes: Stéréo, Mono L + R, Mono L, Mono R.



FONCTIONNEMENT AES / EBU


Niveau d'entrée: -10dBfs à 0dBfs

Connecteur d'entrée: XLR femelle, TOS-LINK optique.

Impédance d'entrée: 110 ohms.

Format des données: S / PDF, AES / EBU, IEC958, EIAJCP340 / 1201.

Convertisseur N / A: 24 bits.

Fréquence d'échantillonnage: de 32 à 96 KHz avec sélection automatique

Séparation stéréo (diaphonie): ≥50 dB, 100 Hz à 5 kHz

Réponse en amplitude: ≤ ± 0,1 dB, de 30 Hz à 15 kHz

Rapport FM S / N: -85 dB en dessous de ± 75 KHz de déviation, 50 µs de désaccentuation, pondéré.

SCA, RDS, OPÉRATION AUX

Connecteur d'entrée: BNC femelle

Impédance d'entrée: 3 Kohm.

Niveau d'entrée: -3 à +6 dBm.

Réponse en fréquence: ± 0,2 dB, 40 KHz à 100 KHz.

Connecteur d'entrée: BNC femelle. La plupart des performances SCA, RDS, AUX les paramètres sont déterminés principalement par le générateur utilisé.



CONNEXIONS AUXILIAIRES


USB: connecteur frontal de type B femelle.

N ° 2 RS485: panneau arrière du connecteur d'interface série RJ45.

Interface de télémétrie: panneau arrière du connecteur DB25F.

Horloge externe: connecteur SMA femelle (en option).



OPTIONS


Horloge externe: à des fins de synchronisation PLL 1-2-2,5-5-10 MHz oscillateur de référence externe avec auto-sélection de l'entrée fréquence.

DOUBLE EXCITER AVEC SYSTÈME DE CHANGEMENT AUTOMATIQUE

INTERFACE DE TÉLÉMÉTRIE SNMP

TÉLÉMÉTRIE GSM ET PSTN

INTERFACE DE TÉLÉMÉTRIE TCP / IP

MODULE SINCH POUR APPLICATION SFN

VERSION OIRT et JPN

ENTRÉES AUDIO NUMÉRIQUES

STATION DE CODE LPFM: CODE D'IDENTIFICATION FCC

CODER RDS: FACILE À PROGRAMMER PAR PC

Encodeur SCA

Entrée composite numérique 192 kHz
