CORTEX-Modulaire Combiné Haute Puissance

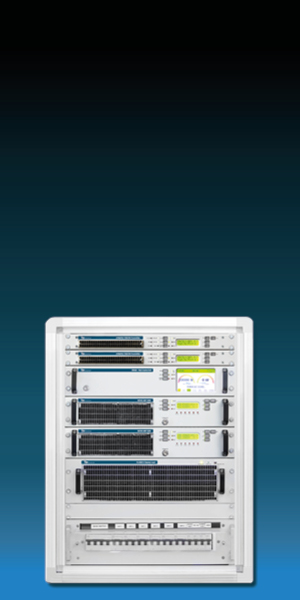

Équipement de diffusion d'Émetteur FM Haute Puissance CORTEX



Émetteur FM haute puissance: 4 kW, 6 kW, 8 kW, 10 kW, 12 kW, 14 kW, 16 kW, 18kW, 20kW, 30kW, 40kW, 50kW, 60kW, 80kW (10000 Watt, 15000 Watt, 20000 watts, 30000 watts, 40000 watts, 50000 watts, 60000 watts, 70000 Watt, 80000 Watt).

Gamme complète de puissance disponible Modular Combined in SMP: Superior Philosophie modulaire.

Séries Standard et HOT PLUG-IN disponibles; Analogique et numérique Prêt pour HD Radio et DRM High Power FM La meilleure vente pour Stations de radio gouvernementales, commerciales et communautaires refroidies par air Modulation de fréquence 88 à 108 MHz.

CELL Série Haute efficacité

  • Amplificateurs LDMOS 1,1kW ou 2,2kW
  • Alimentation enfichable à chaud
  • Jusqu'à 75% d'efficacité globale
  • PLANAR LDMOS
  • Tollerant VSWR 65: 1
  • Entièrement RF et alimentation
  • Fourniture
  • TXM SMP redondant

Philosophie modulaire supérieure Lors du développement de la technologie SMP, Philosophie modulaire supérieure, l'objectif principal était: Always on Air, Moins de 15 kg de poids de modules, entretien facile, faible consommation et haute efficacité


LE COMBINATEUR MODULAIRE RÉVOLUTIONNAIRE A BRISÉ LES LIMITES DU NUMÉRO DE PORT.

Conception ultra compacte.

  • Progression directe de faible puissance à haute puissance.
  • Faible perte.
  • Numéro de port pair et impair arbitraire non hiérarchique.
  • Charges d'équilibrage référées au sol.
  • Valeur d'isolement extrêmement élevée: plus de 26 dB.
  • Jusqu'à 10 voies d'entrée pour une puissance de sortie de 20 kW.
  • Ultra large bande, dépasse les spécifications les plus strictes.
  • Phase stable.
  • Meilleure performance à faible perte de sa catégorie: moins de 0,1 dB
  • Plus de 12 dB de filtrage harmonique additif.
  • Ratio faible coût vs puissance.

Le système de combinaison est composé du COMBINER itsef, le SPLITTER ISOLÉ 2-10 voies et LA CHARGE DE PUISSANCE NON ÉQUILIBRÉE 2-10 façon

FM Transmitter 20kW TEKO Modular High Power


SCHÉMA DES BLOCS DE CORTEX


Entièrement MODULAIRE et redondance extrême


Chaque partie de l'émetteur est redondante, amplificateurs, excitateur, Charge fictive. La redondance maximale est donnée par l’indépendance de le travail de l'amplificateur unique des autres ou de la centrale logique de commande. L'émetteur peut fonctionner même sans lui.

Block Diagram 20kW CORTEX FM Transmitter

La philosophie modulaire supérieure CORTEX SMP © est une famille basée sur un Module amplificateur très compact.
Il combine de 2 à 10 amplificateurs RF à faible puissance pour créer un Émetteur de diffusion FM de puissance.
Grâce à la taille, 2 HE, les puissances 2,2 kW, c'est le plus Émetteur FM modulaire redondant du marché.
L'amplificateur RF CELL a une puissance de sortie de 2,2 kW avec un rendement élevé Technologie Planar LDMOS.

L'architecture modulaire est complétée par:

  • Amplificateurs FM à semi-conducteurs haute efficacité
  • Combineurs spéciaux
  • Excitateurs FM et logiques de contrôle
  • L'excitateur FM peut être analogique ou DDS
  • Les deux avec interface AES / EBU intégrée
  • Émetteur / excitateur stéréo FM
  • Possède un générateur stéréo intégré

L’architecture unique des équipements radio TEKO de SMP est modulaire et capable de croître en puissance (scalaire) et en robustesse.
SMP, basé sur la combinaison d'amplificateurs de faible puissance, donne la sortie maximale puissance en cas de panne d'un amplificateur.
SMP est la Radio Station Equipment la plus robuste de la chaîne de diffusion.

Pour mieux comprendre les avantages de sa philosophie, expliquons comment cela fonctionne un système de diffusion radio FM.



La composition d'un système de diffusion radio FM


Je suis composé de plusieurs parties comme:
Emetteur
Antenne
Liens radio
l'alimentation électrique principale
;etc.
… ..Mais tout le monde convient que le roi est l'émetteur FM.



Structure de l'émetteur FM


Il est principalement composé de deux parties:
Le FM Exciter, même connu sous le nom de FM Modulator.
L'amplificateur RF de sortie.
Lorsqu'il est nécessaire d'avoir des émetteurs haute puissance, ils sont obtenus en combinant deux ou plusieurs amplificateurs RF.
Ainsi, la chaîne complète d'émetteur FM est construite comme suit:
En commençant par un excitateur FM, puis ..
Ce signal FM de faible puissance est amplifié par plusieurs amplificateurs RF et alors ...
Cette combinaison crée une transmission FM de puissance faible, moyenne ou élevée système.
Amplificateur RF
Le LDMOS, le cœur de tout amplificateur RF, est le composant actif qui produire l'amplification.
Les amplificateurs LDMOS, l'excitateur FM à faible puissance de sortie, Puissance à la sortie de l'émetteur.
Le LDMOS a la capacité de gérer des niveaux de puissance RF élevés avec un grand capacité de dissipation thermique.
Sur l'application Radio FM, la poignée de puissance maximale du LDMOS avec le technologie moderne d'environ 1 kW ou 1,5 kW.
Pour atteindre des niveaux de puissance plus élevés, il est nécessaire de les combiner pour atteindre niveaux de puissance plus élevés.
Les appareils LDMOS les plus couramment utilisés dans l'industrie de la diffusion au moment sont:

  • BLF188.
  • BLF189. MRF1K25. MRF1K5
  • and MRF1K8.

La stratégie utilisée par les producteurs consiste à combiner plusieurs LDMOS dans un un seul amplificateur RF de moyenne puissance.
Les amplificateurs RF produisent une puissance comprise entre 1 kW et 6 kW.
L'amplificateur est obtenu par la combinaison d'un nombre variable (entre 2 et 6) Appareils LDMOS.
Avec ce nombre de LDMOS, il obtient des puissances de sortie comprises entre 2 et 6 kilowatts.
Émetteur FM haute puissance
Il est construit en combinant au moins deux RF de moyenne puissance.
Un émetteur FM haute puissance est obtenu par la combinaison d'un nombre variable, entre 2 et 10.
Pour ce faire, les constructeurs choisissent entre quatre philosophies:

  • N'utilisez qu'un seul module amplificateur FM haute puissance.
  • Combinez des modules d'amplificateurs haute puissance.
  • Combinez des modules d'amplificateurs de faible puissance de type «uniquement RF», cela Module RF sans alimentation, ventilateurs et logique de contrôle.
  • Combinez des modules d'amplificateurs autonomes de faible puissance (c'est le option adoptée sur CORTEX).


CE DONT UN DIFFUSEUR A BESOIN D'UN ÉMETTEUR FM


Ce sont peu de choses essentielles, l'émetteur doit être:

  • Always on Air: c'est l'essentiel, rien n'est plus important, Il doit être fiable.
  • Maintenance facile.
  • Facile à transporter et à manipuler par une seule personne, il évite d'avoir à faire appel à deux techniciens ou plus pour effectuer la maintenance
  • Le poids optimal est celui des modules de moins de 15 kg (35 lb) poids,
  • Faible consommation d'énergie.


CE DONT UN DIFFUSEUR A BESOIN D'UN ÉMETTEUR FM


Ce sont peu de choses essentielles, l'émetteur doit être:

  • Always on Air: c'est l'essentiel, rien n'est plus important, Il doit être fiable.
  • Maintenance facile.
  • Facile à transporter et à manipuler par une seule personne, il évite d'avoir à faire appel à deux techniciens ou plus pour effectuer la maintenance
  • Le poids optimal est celui des modules de moins de 15 kg (35 lb) poids,
  • Faible consommation d'énergie.


CORTEX SMP © Philosophie modulaire supérieure


Pour répondre pleinement aux besoins des diffuseurs, nous créons une structure modulaire avec un module d'amplification RF, optimisé de manière obsessionnelle pour de meilleurs résultats.
Les grands systèmes de diffusion bénéficient de cette optimisation.
SMP Superior Modular Philosophy est la synthèse de la robustesse facile maintenance et faible consommation d'énergie.



Amplificateur CELL RF et amplificateur d'impulsions


Pour répondre à tous les besoins du diffuseur, le module de base CELL L'amplificateur a été extrêmement optimisé en maximisant: · l'efficacité, · Haute fiabilité · Performance électrique · Réseautage · Facile à entretien et minimisation: · poids · puissance · consommation · chaleur produit sur le site De cette façon, l'ensemble du système en bénéficie Une clé pour faciliter la maintenance, il faut tester et réparer l'amplificateur module en laboratoire sans outils spéciaux requis. Le module peut être réparer même sur le site! Pour permettre cela, l'amplificateur CELL est terminé fonctionnant avec sa propre alimentation, ventilation, logique de commande et filtre de sortie. À l'opposé des transmetteurs enfichables standard, le module amplificateur facilite la maintenance et le test: pas besoin d'outils spéciaux chaque module peut être connecté et installé ou testé comme un seul amplificateur. un seul amplificateur CELL peut être mis en ondes sauvegarde d'un émetteur plus grand. Chocs et vibrations pendant la le processus de transport peut compromettre le résultat d'une installation. L'optimisation de la dimension et du poids de l'amplificateur CELL permet un paquet intelligent Le petit poids et les dimensions aident à répondre à la plupart conditions de transport exigeantes pour: contrôle hermétique de la température les blocs légers de manipulation des vibrations et de l'isolement des chocs contribuent à la santé des les opérateurs.

  • LDMOS 1400 W de dernière génération, VSWR 65: 1 @ tous les angles de phase, Conçu pour les applications ISM et le plasma renforcées générateurs.
  • Filtrage secteur CA intégré.
  • Protection intégrée contre la foudre.

Protections matérielles et logicielles:

Sur et sous-tension DC RF et température d'alimentation RF coaxiale Sortie ouverte ou court-circuit Capable d'un long temps de travail sur court / ouvert charges à tous les angles de phase sans aucun dommage. Retard sous tension du système après Mains Power Blackout empêche contre les pics et les hauts tensions de variation typiques de ces événements.

  • • Chaque module est équipé d’un contrôleur logique qui permet une contrôle par un opérateur local.
  • Tous les paramètres de l'émetteur et de l'amplificateur requis pour le diagnostic peut être récupéré: Localement à distance via le protocole standard (IP) Avec logiciel standard (navigateur Web, SNMP).


FAITS CLÉS


Système de combinaison

  • Alimentation PC compacte et bien isolée jusqu'à 12 voies de 20 kW Combineur.
  • Ultra large bande, stable en phase, faible perte et affichant plus de 20 dB de filtrage harmonique additif.
  • Émetteurs FM avec une profondeur de rack de seulement 800 mm et jusqu'à 40 kW FM dans un seul rack 19 ".
  • Émetteurs TV numériques jusqu'à 8 kW de sortie Doherty large bande (WBD) alimentation dans un seul rack 19 ".

Télémétrie WEB / SNMP et télécommande et contrôle

  • Contrôle local ou à distance complet par nom d'utilisateur et mot de passe de connexion.
  • Télécommande avec smartphone ou tablette.
  • Logique hôte et télé-mesure (TM, TC et TA).
  • Contrôle et surveillance à distance via SNMP et / ou interface WEB.
  • Avec journal de bord ou fichier journal pour enregistrer les messages d'erreur ou d'alarme.
  • Affichage de la valeur de puissance avant / réflexion et réflexion élevée alarme.

Interface humaine

  • Guide d'utilisation multilingue.
  • Écran LCD haute définition à contraste élevé.
  • Ensemble rapide de seuils pour le niveau de protection.

Cet ensemble est basé sur l'attribution de trois "saveurs" ou PERSONNALITÉS:

  • Conservateur (cible principale = se protéger).
  • Standard (équilibré).
  • Agressif (cible principale = transmission sans interruption).
  • N + 1 et systèmes de sauvegarde
  • Systèmes de secours conventionnels tels que: veille de l'excitateur, (n + 1) Veille de l'émetteur, veille passive et veille de l'étage de sortie actif peut être mis en œuvre.
  • Aucune unité de contrôle supplémentaire n'est nécessaire pour la veille de l'excitatrice et l'amplificateur actif en veille.

Versions standard et HOT PLUG-IN de la série d'émetteurs FM 80 kW

  • Sélection de la source audio
  • Plusieurs gammes d'émetteurs
  • Contrôle basé sur
  • Compatible analogique et numérique pour HD Radio et DRM
  • Basé sur le module amplificateur RF haute efficacité de la série CELL
  • Amplificateurs CELL LDMOS 1,1kW ou 2,2kW
  • Alimentation enfichable à chaud
  • Jusqu'à 75% d'efficacité globale
  • PLANAR LDMOS
  • Tollerant VSWR 65: 1
  • Entièrement RF et alimentation
  • Fourniture
  • TXM SMP redondant


COMBINATEUR MODULAIRE RÉVOLUTIONNAIRE


BRISER LES LIMITES DE NUMÉRO DE PORT.


  • Conception ultra compacte.
  • Pas direct de faible puissance à haute puissance.
  • Faible perte.
  • Numéro de port pair et impair arbitraire non hiérarchique.
  • Charges d'équilibrage référées au sol.
  • Valeur d'isolement extrêmement élevée: plus de 26 dB.
  • Jusqu'à 10 voies d'entrée pour une puissance de sortie de 20 kW.
  • Ultra large bande, dépasse les spécifications les plus strictes.
  • Phase stable.
  • Meilleure performance à faible perte de sa catégorie: moins de 0,1 dB
  • Plus de 12 dB de filtrage harmonique additif.
  • Rapport faible coût / puissance.

Le système de combinaison est composé par le COMBINATEUR lui-même, l'ISOLE SPLITTER 2-10 way et le UNBALANCED POWER LOAD 2-10
